Введение: Вода – жизненная линия эффективной компактной линии убоя
В современном убое и переработке птицы вода является не просто средством очистки, но и ключевым элементом, обеспечивающим производственную эффективность, гигиеничность продукции и стабильность оборудования. Грамотно спроектированный, логически организованный интегрированный водный контур — это основа реализации концепции «включи и работай» для компактных линий убоя. В данной статье представлен глубокий анализ конфигурации водной системы для компактных линий, предлагая полное, эффективное и легко обслуживаемое решение по управлению жидкостью — от подачи и распределения до использования и сброса, гарантируя, что клиенты смогут подключиться к источнику воды с минимальными усилиями и начать высокоэффективное производство сразу после установки оборудования.
I. Основная концепция проектирования: интегрированная и модульная компоновка водного контура
Водная система данной компактной линии убоя использует интегрированную конструкцию с унифицированной верхней подачей воды и зонированным нижним дренажом по функциональному принципу. Все трубопроводы предварительно соединены, протестированы под давлением и отлажены на заводе, что гарантирует работу без протечек и точное направление потоков. Модульная компоновка позволяет каждому водопотребляющему блоку работать независимо, но при этом бесшовно соединяться, формируя эффективную сеть использования, повторного применения и сброса воды.
II. Централизованная система водоснабжения: единая точка ввода, глобальное управление
- Местоположение водовода:

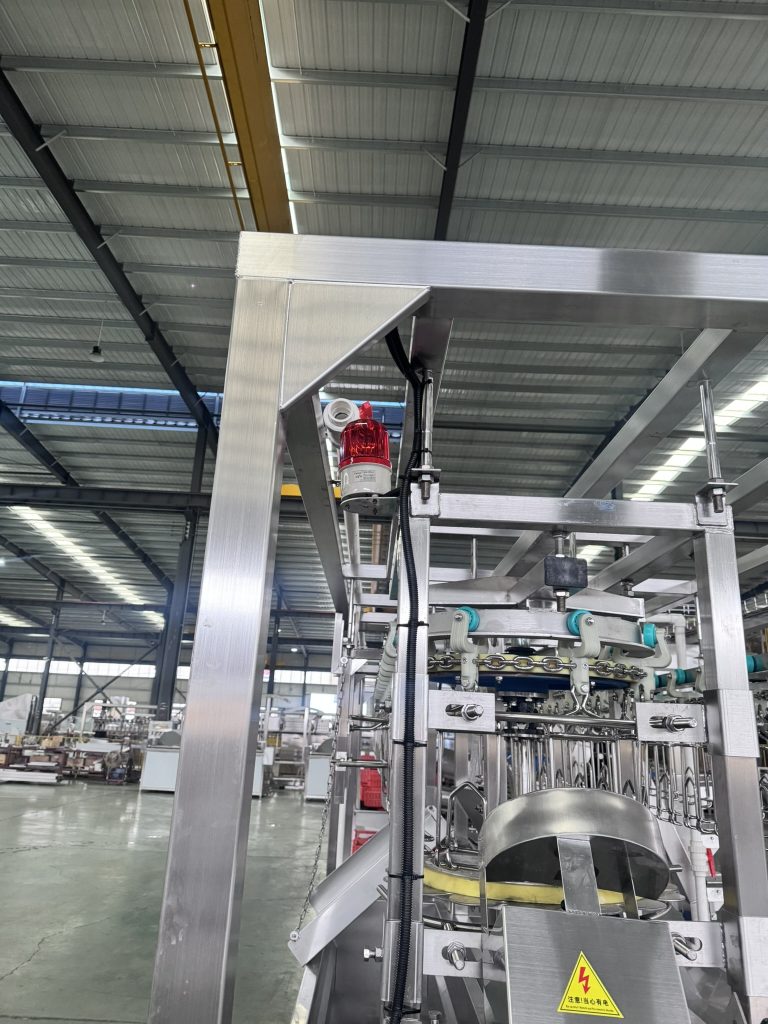

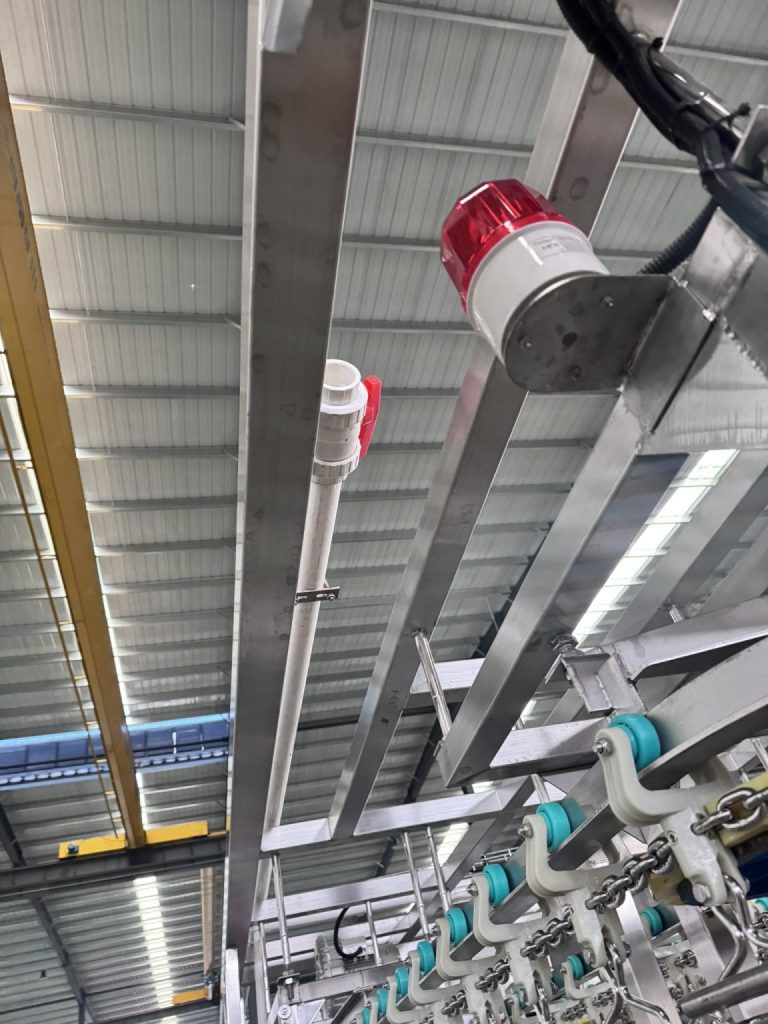

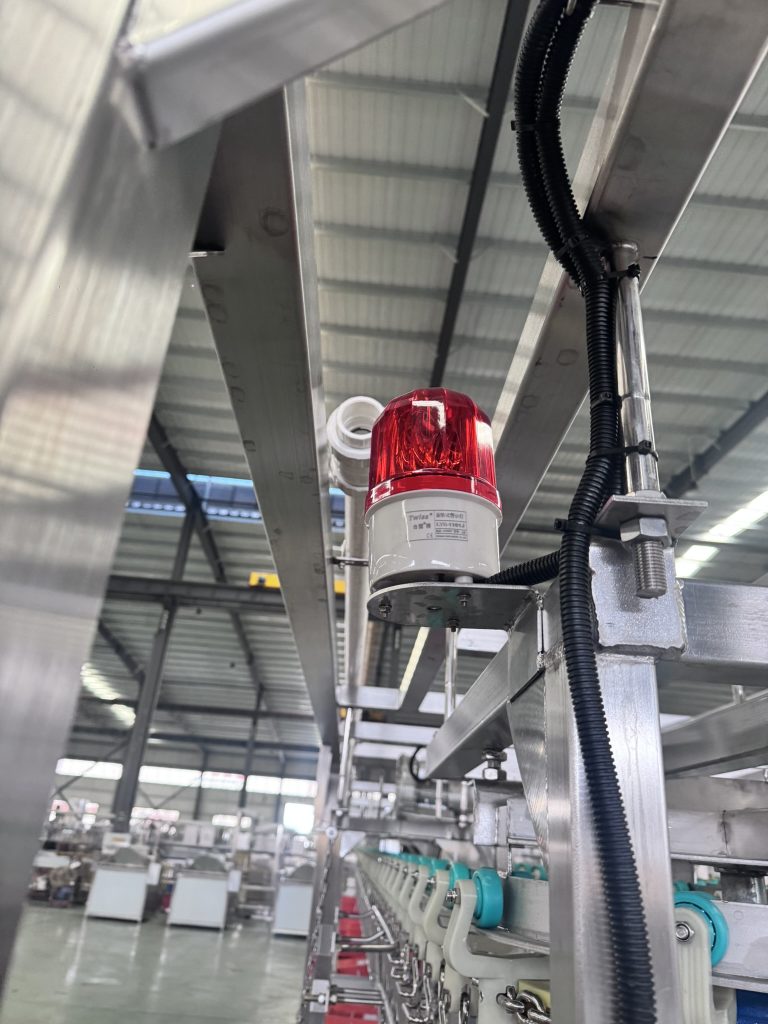

Основной водовод системы расположен в верхней секции рамы оборудования, обычно над предварительной охлаждающей ванной, рядом со светозвуковым сигнальным индикатором. Такая верхняя конструкция имеет преимущества:
Распределение с использованием гравитации: Обеспечивает естественное распределение воды сверху вниз к различным точкам, снижая зависимость от насосов.
Удобство наблюдения и управления: Выдающееся расположение упрощает подключение к внешнему источнику и установку главного клапана и фильтра.
Безопасность: Находится вдали от рабочих зон на уровне пола, минимизируя риск случайного воздействия.
- Требования к источнику воды и давлению:
Источник воды: Подключение к стандартной муниципальной питьевой воде или очищенной технологической воде.
Давление воды: Стандартного давления водопроводной сети (обычно 0,2–0,4 МПа) достаточно. Система оснащена встроенными редукционными и стабилизирующими клапанами, что позволяет компенсировать колебания давления и обеспечивать стабильный поток на всех конечных точках.
- Магистральный трубопровод водоснабжения:
От центрального ввода отходит пластиковая магистральная труба, проходящая через конструкцию оборудования. С помощью ответвлений и электромагнитных/пневматических клапанов она точно распределяет воду по шести основным технологическим модулям.
III. Детальный анализ основных водопотребляющих узлов: функции, подача и конструкция
Водный контур обслуживает шесть ключевых этапов процесса убоя, каждый из которых спроектирован для эффективности и гигиены.
| № | Узел водопотребления | Основная функция | Источник/способ подачи воды | Ключевые конструктивные особенности |
|---|---|---|---|---|
| 1 | Оглушающее устройство | Подача воды в ванну для оглушения, создание токопроводящего контура для гуманного оглушения. | Подача через отдельный отвод от магистрали; расход регулируется. | Обеспечивает непрерывную, стабильную подачу. Имеет большой дренажный выход непосредственно снизу, соединённый со сточным каналом для быстрого удаления сточных вод после оглушения. |
| 2 | Кровосливной жёлоб | Ополаскивание тушек на сливной дорожке, разбавление и транспортировка крови. | Оснащён несколькими распылительными головками, равномерно подающими воду через ответвление. | Днище жёлоба имеет специальный кровеспускной выход, подключаемый к линии сбора крови для раздельного сбора и экологически безопасной обработки, что значительно повышает ценность. |
| 3 | Скальдировочная ванна | Поддержание постоянной температуры горячей воды для расслабления пера. | Помимо основной подачи, имеет систему автоматического пополнения. | Встроен контроль поплавкового клапана: Связан с системой нагрева, автоматически пополняет воду при падении уровня ниже заданного, абсолютно предотвращая сухой нагрев, защищая нагревательные элементы и обеспечивая стабильность температуры. Слив расположен на дне ванны вблизи конца кровосливного жёлоба. |
| 4 | Вертикальная перосъёмная машина | Непрерывное распыление во время ощипки для увлажнения тушек, смыва пера и снижения тепла трения. | Внутренняя кольцевая распылительная труба с несколькими точками обеспечивает равномерное распыление. | Вода с ощипанным пером напрямую вытекает через открытый выход в нижней части машины в сточный канал ниже. Простая конструкция, низкий риск засорения. |
| 5 | Стол для обработки внутренностей | Промывка и обработка потрошёных субпродуктов, поддержание чистоты стола. | Оснащён гибким шлангом и ручным пистолетом-распылителем над столом; включает мойку снизу. | Вода для ополаскивания и отходы субпродуктов направляются через наклонную поверхность стола и специальный выход для отходов в систему обработки субпродуктов или сливную трубу. |
| 6 | Охлаждающая ванна (предварительный охладитель) | Мойка и охлаждение тушек после удаления головы/лапок. | Ванна заполнена проточной охлаждённой водой для иммерсионного охлаждения. | Имеет независимый дренажный клапан на дне для тщательной ежедневной очистки, слива или замены воды. |
1.Оглушающее устройство
2.Кровосливной жёлоб
3.ScalСкальдировочная ваннаding Tank
4.VerticaВертикальная перосъёмная машинаl Defeathering Machine
5.Стол для обработки внутренностей
6.Cooling TankСтол для обработки внутренностей
IV. Зональная дренажная система и система экологической обработки
Дизайн дренажной системы имеет решающее значение для гигиены цеха, удобства уборки и соответствия экологическим нормам.
- Принципы проектирования дренажа:
Разделение чистой и грязной воды: Кровь из кровосливного жёлоба должна собираться отдельно через специальный трубопровод для высокоценного использования или специализированной обработки.
Разделение по типу загрязнителей: Сточные воды, содержащие твёрдые частицы, такие как перо и фрагменты внутренностей (например, из перосъёмных машин, столов для обработки внутренностей), должны отделяться от общей промывочной воды (например, из оглушающих устройств, мойки полов) или подвергаться предварительной фильтрации перед сбросом.
Быстрое удаление: Все дренажные точки спроектированы для быстрого и полного удаления сточных вод самотёком, предотвращая накопление.
- Подключение дренажа и требования к цеху:
Как указано в плане пользователя, под каждым дренажным узлом оборудования должны быть установлены специальные наклонные дренажные каналы или подземные трубопроводы.
Настоятельно рекомендуется: Установить вторичные или третичные фильтрующие корзины/сетки из нержавеющей стали на входах в каналы для эффективного улавливания более крупных твёрдых частиц, таких как перо и фрагменты мяса, предотвращая засорение нижестоящих трубопроводов.
Окончательный сток из цеха должен направляться на заводские очистные сооружения для обработки перед сбросом, обеспечивая соблюдение нормативных требований.
V. Ключевые моменты монтажа, эксплуатации и технического обслуживания
- Подготовка к монтажу на объекте (со стороны клиента):
Обеспечьте стабильное давление водоснабжения и соответствие качества воды стандартам для пищевой переработки.
Строго следуйте схеме размещения оборудования при строительстве комплексной дренажной сети под оборудованием; это является предварительным условием для реализации принципа «включи и работай».
Обеспечьте отдельные подключения электропитания для нагревательных блоков, таких как скальдировочная ванна.
- Ежедневная эксплуатация:
Перед запуском проверяйте работу основного водяного клапана и всех водоразборных точек.
Внимательно следите за уровнем воды в скальдировочной ванне и скоростью реагирования функции автоматического пополнения.
В конце каждой смены открывайте все дренажные клапаны для полного удаления воды из оборудования.
- Техническое обслуживание:
Регулярно очищайте фильтр на входе воды.
Проверяйте все соединения трубопроводов на наличие утечек.
Очищайте фильтрующие сетки в дренажных каналах от твёрдых отходов.
Периодически калибруйте автоматический поплавковый клапан скальдировочной ванны и систему контроля температуры.
Заключение
Водный контур компактной линии убоя птицы — это не просто система трубопроводов, а высокоточная инженерная система, интегрирующая технологические потребности, гигиенический дизайн, энергосбережение и удобство эксплуатации. Его принципы интегрированного проектирования, автоматического управления (например, пополнение скальдировочной ванны) и разделения потоков отходов не только позволяют достичь цели клиента «подключи воду и электричество — и начинай работу», но и фундаментально обеспечивают непрерывность производства, безопасность продукции и экономичность эксплуатации. Научно обоснованная дренажная инфраструктура и регулярное техническое обслуживание будут работать в синергии с этой превосходной водной системой, совместно поддерживая высокоэффективную, чистую и устойчивую современную линию убоя.ne.
